Изменение схемы электропроводки квартиры

При ремонте квартиры или установке кухонной мебели владельцы квартир часто хотят перенести или добавить новые электрические розетки и выключатели. Нет ничего невозможного, но иногда электромонтажные работы приводят к серьезным проблемам.

Не секрет, что в домах, построенных до 1990 годов, проект электропроводки в квартире предусматривал нагрузку до 2,5 кВт (без учета электроплиты). Мощные электроприборы в квартирах отсутствовали – холодильник, свет и телевизор потребляли минимум электроэнергии. Потом начался бум электроприборов, на которые проводка не рассчитывалась – фены, электрические чайники, микроволновки, мультиварки, пылесосы, электрические обогреватели и теплые полы. Электрические провода стали гореть и выходить из строя, так как дешевые защитные автоматы срабатывали на короткое замыкание, а не на превышение нагрузки. Электрики прокладывали новые провода, но их постигала та же участь.

Итак, основные моменты, которые надо понять:

1. Способность электрического проводника пропускать без перегрева и повреждений электрический ток определяется двумя параметрами: сечением и материалом жилы. Например, медная жила 2,5 мм2 при 220В допускает нагрузку 4,6 кВт, алюминиевая 3,3 кВт.
2. Нагрузки (мощности) электроприборов, подключенных к одной линии, складываются так, что включение электроприборов в разные розетки, подсоединенные к одной линии, проблему не решает.
3. Главное место, с которого начинается проектирование электрики – электрический щиток квартиры.

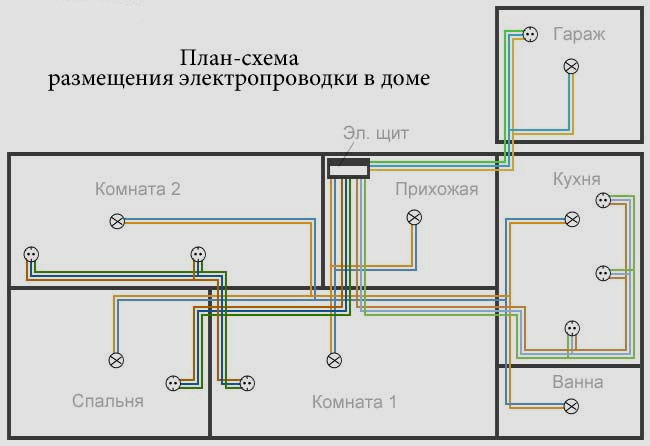

Устройство электропроводки

Электрический щит квартиры запитывается кабелем от этажного, подъездного или общедомового электрического щита. Характеристики (сечение и материал) этого кабеля ограничивают общую нагрузку в квартире. В 70% домов СПб это 25А, то есть не более 5,5 кВт на квартиру. Без замены этого кабеля нет смысла модернизировать щиток квартиры и устанавливать там кучу автоматов.

В первую очередь надо понять схему существующей разводки и распределение нагрузки по существующим линиям. Особенно это важно для кухни, так как именно здесь находится большинство электроприборов, опасных для проводки.

Модернизировать проводку можно прокладывая новые линии от электрического щита с установкой отдельного автомата или от существующей розетки или монтажной коробки. От выключателя запитаться не получится.  При подключении к существующей линии надо рассчитать запас по мощности, иначе работы приведут к постоянной работе с перегрузкой.

Электромонтажные работы при установке кухонной мебели особенно опасны. В проектах большинства квартир на кухне предусмотрена одна розетка «для холодильника», к тому же объединенная с розетками соседней комнаты. Попытка подключить к ней кучу розеток для стационарной кухонной техники приводит к катастрофе. Для стабильной работы надо протянуть на кухню новую линию электропроводки от щитка. Подробнее об электромонтажных работах здесь.
