Как выполнить заземление в частном доме

Современный частный дом, коттедж и даже садовый домик трудно представить без электричества и приборов, использующих электрическую энергию. Система электроснабжения в общем виде состоит из вводного щита, счетчика электрической энергии, автоматических выключателей и устройств УЗО, системы уравнивания потенциалов, групповых сетей, множества электрических розеток для подключения различных потребителей и других элементов. Для обеспечения надежной и безопасной работы системы электроснабжения, согласно правилам ПУЭ, все ее элементы должны быть надежно заземлены.

Функции заземляющего контура

Заземляющий контур является частью системы защитного заземления. Основная функция этой системы – обеспечение защиты людей от касания металлических корпусов оборудования, которые могут быть под напряжением в результате физического износа или пробоя изоляции. Кроме этого, система защитного заземления снижает уровень высокочастотных электромагнитных помех, производимых электрическими бытовыми приборами и элементами системы электроснабжения, обеспечивает безопасность электрических устройств в помещениях с повышенной влажностью и влажными процессами (стиральные и посудомоечные машины, электрические водонагреватели, банные электропечи, электрические полотенцесушители). В соответствии с действующими нормами (ПУЭ, издание 7 и ГОСТы по электробезопасности), все электробытовые приборы (за исключением устройств, не имеющих такой возможности, например осветительные приборы) должны быть присоединены к сети защитного заземления.

Устройство заземляющего контура

Заземляющий контур в частном доме выполняется из продольных и поперечных стальных заземлителей различного сечения, надежно соединенных между собой сваркой внахлест или болтовым соединением. В качестве продольного заземлителя по периметру дома на расстоянии 1 м от фундамента на глубине 0,7–1 метров прокладывается стальная полоса сечением 5х40 мм. В качестве поперечных заземлителей в землю вбивают стальные электроды длиной 3–5 метров круглого сечения диаметром 16 мм. Количество электродов должно определяться расчетным путем, исходя из электрического сопротивления грунта.

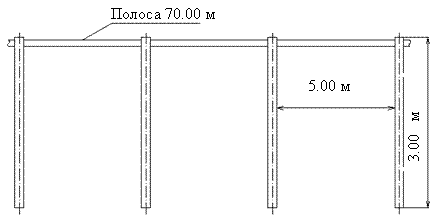

Схема заземляющего контура

Как правило, данных сведений при выполнении контура заземления нет. В таком случае можно воспользоваться следующим правилом: для обычных песчаных и глинистых грунтов выполняется 3–5 и более вертикальных заземлителей. Чем более каменистые и сухие грунты (если под вашим домом скала, валуны), тем большее количество заземлителей нужно выполнить. Рекомендуемое расстояние между ними составляет 3–5 метров. Если твердость грунта не позволяет вбить в него заземлитель на большую глубину, то параллельно первому контуру заземления можно выполнить второй на расстоянии 1–2 метра. В любом случае, если после выполнения работ вы хотите удостовериться в том, что контур заземления выполнен правильно, то можете измерить сопротивление. Для частного дома оно должно быть, согласно ГОСТу, не более 4 и 8 Ом для 380 и 220 В соответственно. Измерение следует выполнять только прибором, имеющим действующий сертификат проверки, и со строгим соблюдением инструкции.

Следует отметить, что в качестве материалов для контура заземления могут быть использованы как сталь, так и медь соответствующего сечения, однако применение цветных металлов ведет к необоснованному удорожанию и требуется только в особых случаях, например на подстанциях сверхвысокого напряжения. Если у вас под рукой не нашлось стальной полосы 5х40 мм, то ее можно заменить любым другим профилем при соблюдении минимальной толщины стороны не менее 5 мм и общей площади не менее 200 мм. Сталь круглого сечения диаметром 16 мм можно заменить уголком 50х50 толщиной 5 мм.

После монтажа контура заземления выполняется его ввод в дом. Для этого к контуру в удобном месте приваривается полосовая сталь 5х40 мм, а второй ее конец вводится в дом и соединяется с главной заземляющей шиной, и далее все элементы системы электроснабжения присоединяются к контуру через ГЗШ.

Для проверки работоспособности системы заземления можно выполнить простой тест: для розеточной сети, подключенной через устройство УЗО, выполнить подключение лампы-переноски к фазе и к защитному заземлению («третьему проводу»). УЗО измеряет разницу токов между фазой и рабочим нулем и, если эти токи не равны между собой, выполняет отключение. Для того чтобы определить, где фаза, а где ноль, необходимо воспользоваться отверткой-индикатором. Если в результате теста УЗО сработал, значит, ток «утек» в контур заземления.

При соблюдении всех требований и качественном выполнении работ контур заземления дома послужит надежным источником электробезопасности.
